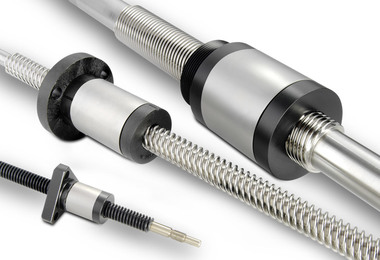

高級消隙 XC 系列
Thompson BSAXC 系列絲桿螺母應用最好的消隙技術，采用不銹鋼凸輪（ActiveCAM?）來創(chuàng )建一個對開螺母之間的固定的偏差。? 一個扭簧在部件間保持張緊力，同時具有低扭矩及阻力。 ActiveCAM中使用高分子（聚合物）絲桿螺母，實現了最堅固的裝配。 XC 系列絲桿螺母的每次運動均為精確、可重復的。 此消隙絲杠適用于輕型和中型負載，在精度上可匹敵滾珠絲杠。
Click here to optimize your design with a custom lead screw and nut solution.
Let Thomson Help You Make Your Selection!
- Linear MOTIONEERING® Ball & Lead Screw Sizing & Selection Tool >
XC 高級消隙螺母技術規格（公制）：
| 型號 | 直徑。 (mm) |
導程 (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 35 | 45 | ||
| XC3700 | 10 | X | X | X | X | X | X | X | |||||||
| XC5000 | 12 | X | X | X | X | X | X | X | X | ||||||
| XC6200 | 16 | X | X | X | X | X | X | ||||||||
| XC7500 | 20 | X | X | X | X | X | X | ||||||||
| XC10000 | 24 | X | |||||||||||||
可提供英制產品
| 型號 | 直徑。 (in) | 導程 (英寸, 除非另有說明） | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| .050 | .0625 | .063 | 2 mm | .083 | .100 | .125 | 4 mm | .167 | .200 | .250 | .375 | .500 | .800 | 1.00 | 2.00 | ||
| XCM1800 XC2500 | 3/16 | X | |||||||||||||||
| 1/4 | X | X | X | X | |||||||||||||
| XC3700 | 5/16 | X | X | X | X | ||||||||||||
| 3/8 | X | X | X | X | X | X | X | X | X | X | |||||||
| XC5000 | 7/16 | X | X | X | |||||||||||||
| 1/2 | X | X | X | X | X | X | X | ||||||||||
| XC6200 | 5/8 | X | X | X | X | X | X | ||||||||||
| XC7500 | 3/4 | X | X | X | X | X | X | X | |||||||||
| XC10000 | 1 | X | X | X | X | X | X | ||||||||||
僅可提供 V 型螺紋
| 型號 | 直徑 | 導程 (英寸, 除非另有說明) | |||||||
|---|---|---|---|---|---|---|---|---|---|
| .0125 | .0208 | .0250 | .0278 | .0313 | .0357 | 1 mm | .0417 | ||
| XCM1800 XC2500 |
6 mm | X | |||||||
| 1/4 in | X | X | X | X | X | X | X | ||
高級消隙 XC 系列概覽
- 先進的消隙螺母設計
- ActiveCAM®可自動調整間隙，延長螺母的磨耗壽命
- 高軸向剛度，零間隙，最小阻力矩
- 與滾珠絲杠相比更不易受到污染
- 適合低溫應用
