機翼搬運
很少有行業像飛機制造業那樣重視搬運系統。搬運笨重物體并實現高精度高質量標準絕非易事。 Thomson公司兼具獨門的經驗和豐富的產品,滿足物料搬運應用中的各種苛刻要求。
機翼搬運:

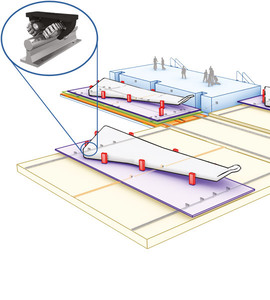

如下圖所示,一架機翼正在流水線上。這架龐大而厚重的機翼被送入至加工裝配站并傾斜90度。就翼身的大小和重量來看,這已經是非常有挑戰性的工作了。
Round Way滾珠軸承:
Round Way滾珠軸承承載力強,精度高,能夠將一整個機翼沿流水線傳送。與大部分直線軸承不同的是,這種軸承的操作要求不高。例如,即使軸承沒有排列整齊,它們也能準確地從一個軸傳到另一個軸,不會(huì )破壞精度。因此,有了它,我們就能快速而輕松地構建很多大型系統。
傾斜站運輸平臺:
要將機翼移入或移出傾斜站,翼身固定裝置必須要放置到一個運輸平臺上。這個平臺由一套Round Way軸承支撐,通過一個配有Micron行星減速機的滾珠絲杠組件移入或移出傾斜站,這樣組合起來,我們就能足夠準確地給機翼定位以便加工。
配備螺旋升降機的傾斜站:
一旦傾斜站運輸平臺已經正確放置于傾斜站中,三個Thomson蝸輪螺旋升降機就會(huì )將機翼和平臺傾斜90度,之后機翼的加工和裝配工作就可以進行了。螺旋升降機易于同步,精度高,效率好,經實踐證明非常堅固可靠。
