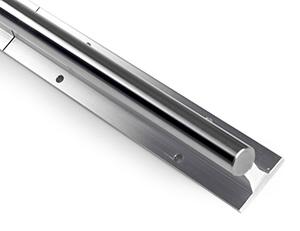

SRA-32

SRA-32
SRA-32

軸支撐, 連續支撐組件, 標準截面, 預鉆孔, L級, 鋁合金 & 鋼, 定長切割, 202 英寸 長, 配合使用 2 英寸 標稱直徑開放式襯套軸承

  • 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
  • 這些軸承座可垂直或者水平使用。
  • 螺栓從上到下穿過法蘭
  • 包括L級60 Case導向軸
  • 除非客戶指定，否則每端的Y尺寸相等。

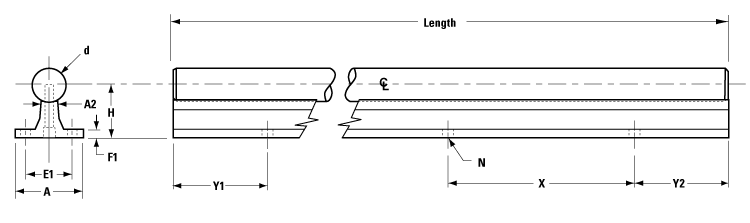

Dimensions

dimensions
尺寸價值
[A]3.75 英寸
[A1]2.75 英寸
[A2]0.875 英寸
[d] 軸，標稱直徑2 英寸
[E1]2.75 英寸
[E1] 公差± 0.010 in
[F1]0.5 英寸
[H]3.25 英寸
[H] 公差± 0.002 in
[N]0.406 in
[X] Dim8 英寸
[X] 尺寸1 英寸
長度202 英寸
建議螺栓3/8

Specifications

Specifications價值
Material, Shaft鋼
Material, SupportAluminum
Support Style標準截面
Weight14.88 lb/ft
材質鋁合金 & 鋼
類別L級
預鉆孔選項（PD）預鉆孔
