ULSRA16 CR

ULSRA16 CR
ULSRA16 CR

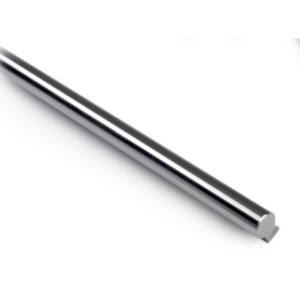

軸支撐, 連續支撐組件, 超低截面, 預鉆孔, 鋼 , 定長切割, 178 英寸 長, 配合使用 1 英寸 標稱直徑開放式襯套軸承

  • 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐
  • 這些軸承座可垂直或者水平使用。
  • 螺栓從下到上
  • Class L Shaft included
  • 除非客戶指定，否則每端的Y尺寸相等。

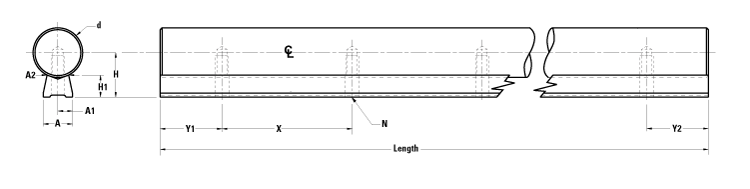

Dimensions

dimensions
尺寸價值
[A]0.69 英寸
[A1]0.35 英寸
[A2]0.5 英寸
[d] 軸，標稱直徑1 英寸
[H]1 英寸
[H] 公差± 0.002 in
[H1]0.56 英寸
[N]0.28 in
[X] Dim6 英寸
[X] 尺寸2 英寸
長度178 英寸
建議螺栓1/4-20

Specifications

Specifications價值
Material, Shaft鋼
Material, SupportSteel
Support Style超低截面
材質鋼
預鉆孔選項（PD）預鉆孔
